Plaques attaches standard
Les accessoires standard sont des pièces fixées sur une chaîne de base afin de l’adapter à un but précis en tant que moyen de transport. Les accessoires peuvent faire partie intégrante de la plaque de chaîne ou être intégrés à la chaîne en tant que remplacement du maillon habituel. D’autres accessoires (selon le type) sont fixés aux plaques de chaîne par soudage par bossages ou en cordon, d’un côté de la chaîne ou des deux.
Les accessoires standard sont décrits ci-dessous :

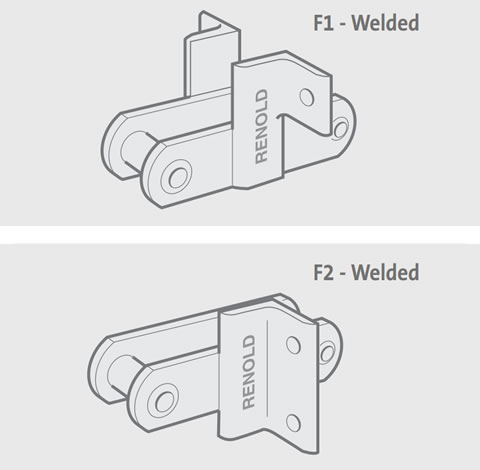

Fixations F
Maillons internes ou externes
Les accessoires F fournissent une surface plate à angle droit pour la plaque de chaîne. Ils sont utilisés pour sécuriser des poussoirs, des barres de raclage, etc.

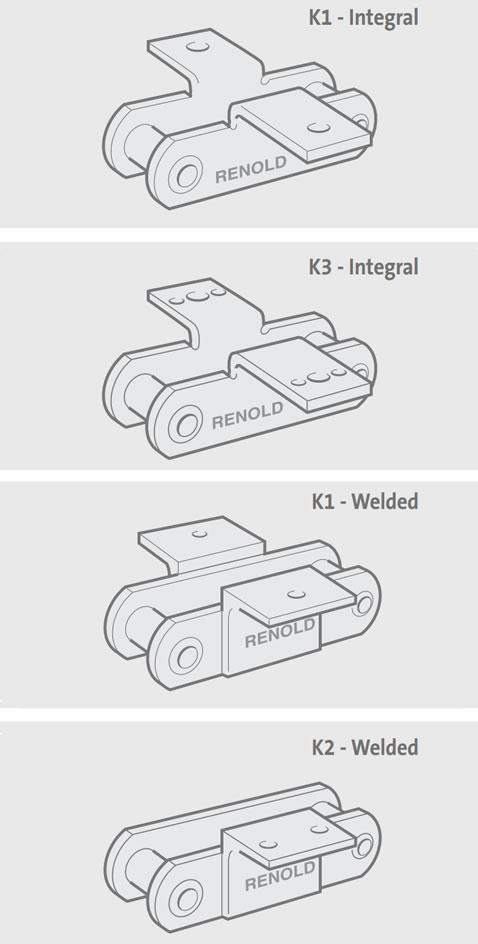

Fixations K
Maillons internes ou externes
Les accessoires K fournissent une plateforme parallèle à la ligne de chaîne et à l’axe de l’axe. Ils sont utilisés pour fixer des lattes, des racleurs, des godets, etc. à la chaîne.

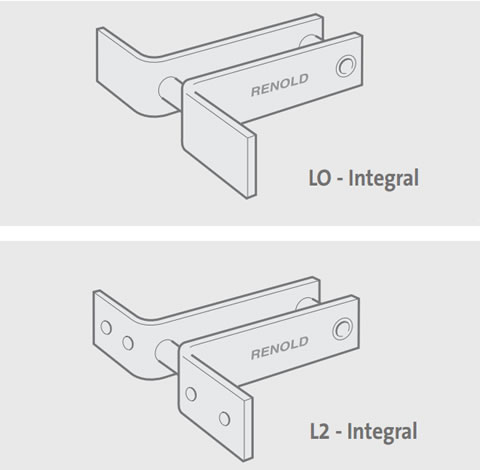

Accessoires L
Les accessoires L sont intégrés aux plaques extérieures de la chaîne. Ils disposent normalement d’un ou deux trous (type L2 privilégié), mais pour une utilisation dans des applications de raclage, ils peuvent être fournis sans trous et dans différentes largeurs de boîte (type LO).

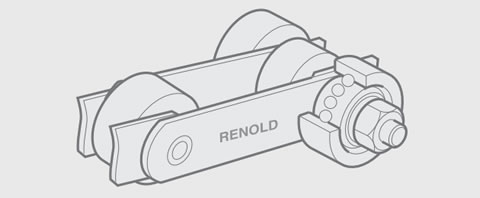

Rouleaux extérieurs Pour une utilisation sur une chaîne à axe creux
Les rouleaux extérieurs présentent deux avantages principaux : en tant que porteurs de charge directs, ils permettent aux rouleaux de chaîne d’être utilisés uniquement à des fins d’engrenage et en cas d’usure des rouleaux extérieurs, ceux-ci peuvent être facilement remplacés sans avoir recours à un changement de chaîne. Ils sont particulièrement utiles quand des accessoires empêchent les rouleaux d’engrenage de fonctionner sur les chenilles de soutien sur le chemin du retour ou quand la charge du rouleau est élevée.

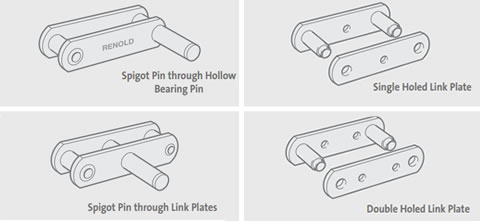

Goupilles à ergot et plaques de jonction percées
Des goupilles de robinet peuvent être assemblées à travers des axes creux ou des plaques de chaîne et être fixées par un écrou et une rondelle élastique.
Un trou unique est surtout utilisé pour les goupilles de robinet et est nécessaire des deux côtés de la chaîne. Deux trous sont généralement fournis pour le montage d’accessoires spéciaux d’un côté de la chaîne, ou des deux. Les trous dans les plaques intérieures sont fraisés sur la face intérieure afin d’éviter que les têtes de boulon ne bloquent les dents de pignon.
